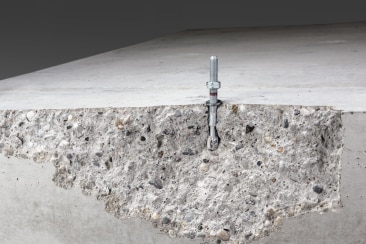

1. 후설치 앵커(Post-installed anchor)란?

후설치 앵커는 기존에 타설된 콘크리트 구조물에 새로운 강구조물을 추가하거나, 수리·보수 또는 변경 작업을 할 때 유연하게 적용할 수 있도록 도와주는 장치입니다. 이를 통해 연결부가 견고하게 형성되도록 보장합니다.
이 기술은 구조적·비구조적 연결 등 다양한 분야에 적용 가능하며, 시공이 간단하고 현대 기준에 부합하는 지속가능한 건설에도 기여합니다.
특히 강재-콘크리트(S2C, Steel to Concrete) 연결에서 후설치 앵커는 1차, 2차, 임시 구조물뿐만 아니라 비구조적 용도까지 구조적 안전성과 규정 준수성을 유지하며 신뢰성 있는 솔루션을 제공합니다.

2. 앵커의 작동 원리

패스닝(Fastening) 시스템은 작용하는 하중을 다양한 방식으로 기초 재료에 전달합니다. 인장 하중(그림. 2.1 a))과 전단 하중(그림. 2.1 b)) 모두에서 하중 전달 메커니즘은 콘크리트의 인장 강도를 활용합니다.
이는 일반적으로 설계 시 콘크리트의 인장 강도를 무시하는 철근콘크리트 설계 이론과는 달리, 패스닝 설계 이론에 해당합니다.
다양한 패스닝 시스템의 하중 전달 메커니즘은 일반적으로 기계적 맞물림(mechanical interlock), 마찰(friction), 접착 결합(adhesive bond) 메커니즘으로 구분됩니다.



a) 인장 하중을 받는 후설치 앵커 b) 전단 하중을 받는 후설치 앵커

그림 2.1: 후설치 앵커가 하중을 전달할 때 콘크리트의 인장 강도를 활용하는 모습(패스닝 설계 이론)

후설치 앵커는 이 절에서 설명하는 하나 이상의 메커니즘을 따릅니다.

기계적 맞물림(Mechanical interlock / keying)

이 원리는 앵커와 기초 재료 사이의 지압면(bearing surface)을 통해 하중이 전달되는 작동 방식입니다(그림 2.2 a) 참고).
일부 후설치 패스너는 앵커와 기초 재료 사이에 기계적 맞물림을 형성합니다. 이를 위해 원통형으로 천공한 구멍을 특수 드릴 비트를 사용하거나 앵커 자체의 언더컷(undercutting) 작용을 통해 특정 위치에 일정한 치수의 홈(notch) 또는 언더컷을 만들어 냅니다. 예: Hilti HDA

마찰 메커니즘(Friction mechanism)

이 방식은 설치 과정에서 클립이나 웨지가 천공홀 벽에 눌려 팽창력을 발생시키는 시스템에서 전형적으로 나타납니다. 마찰 저항이 앵커에 작용하는 외부 인장력을 평형시키며, 인장 하중 N은 마찰력 R을 통해 기초 재료로 전달됩니다(그림 2.2 b) 참고). 예: Hilti HST4

접착 결합 메커니즘(Adhesive bond mechanism)

이 메커니즘은 외부 하중을 접착 결합을 통해 콘크리트 기초 재료로 전달합니다(그림 2.2 c) 참고). 앵커 요소(예: 나사봉)에서 모르타르로는 기계적 맞물림을 통해, 모르타르에서 기초 재료로는 미세 맞물림(micro-interlock)과 화학적 접착의 결합을 통해 힘이 전달됩니다. 예: Hilti HIT-HY 200 A V3






그림 2.2: 패스닝 기술에서의 다양한 하중 전달 메커니즘과 각 메커니즘을 적용한 Hilti 앵커의 예

3. 인장 하중에서의 파괴 모드

작용하는 하중이 앵커의 저항력을 초과하면 앵커는 여러 방식으로 파괴될 수 있습니다.
파괴 모드는 하중 방향에 따라 인장(그림 3.1)과 전단(그림 4.1)으로 구분할 수 있습니다.
또한, 패스너 자체의 파단(강재 파괴, steel failure)인지, 아니면 앵커와 기초 재료 사이의 접합부 또는 기초 재료 자체의 파손(콘크리트 파괴, concrete failure)인지에 따라 추가로 구분할 수 있습니다.




그림 3.1: 인장 하중에 의한 다양한 파괴 유형



아래에서는 강재 및 콘크리트 관련 다양한 파괴 모드에 대해 설명합니다.

• 강재 파괴(Steel failure): 작용 하중에 의해 앵커의 가장 작은 단면에 발생한 인장 응력이 강재의 극한 저항력을 초과할 때 발생합니다(그림 3.2).

그림 3.2: 인장 하중 시 강재 파괴 모습




이 파괴 모드에 대한 저항력을 높이기 위해서는 다음 전략 중 하나 또는 여러 개를 적용할 수 있습니다:

1. 앵커 개수 증가
2. 앵커에 더 높은 강도 강재 선택
3. 앵커 직경 증가

• 콘크리트 콘 파괴(Concrete cone failure)는 앵커의 하중 전달 구역에서 시작되어 콘크리트 표면을 향해 방사형으로 퍼지는 원뿔형 균열면이 형성되는 것이 특징이며, 기울어진 방사형 균열과 콘크리트 표면 사이의 각도는 약 35°입니다(그림 3.3). 이 파괴 모드는 인장 하중 시 콘크리트 파괴(concrete break-out)라고도 불립니다.

그림 3.3: 인장 하중 시 콘크리트 콘 파괴 모습




콘크리트 콘 파괴 저항력을 높이기 위해서는 다음 전략 중 하나 또는 여러 가지를 적용할 수 있습니다:

1. 앵커 간 간격 증가
2. 앵커의 매입 깊이 증가
3. 더 높은 강도 등급의 콘크리트 기초 재료 사용

• 풀아웃 파괴(Pull-out failure)는 기초 재료에 큰 손상 없이 앵커 전체가 천공된 구멍에서 빠져나가는 경우를 말합니다(그림 3.4).






그림 3.4: 인장 하중 시 풀아웃 파괴 모습



풀아웃 저항력을 향상시키기 위해 다음 전략 중 하나 또는 여러 가지를 적용할 수 있습니다:

1. 더 높은 저항력을 가진 앵커 선택
2. 앵커 직경 증가
3. 앵커 개수 증가

• 복합 풀아웃 및 콘크리트 콘 파괴(Combined pull-out and concrete cone failure)는 접착식 앵커에만 해당하는 파괴 모드입니다. 이 파괴는 앵커와 콘크리트 사이 접착력 상실로 인한 풀아웃과, 콘크리트 표면 가까이에서 발생하는 얕은 콘 파괴가 결합된 형태입니다(그림 3.5).


                  그림 3.5: 인장 하중 시 복합 풀아웃 및 콘크리트 콘 파괴 모습

• 콘크리트 분리 파괴(Concrete splitting failure)는 앵커 주변에 발생하는 원주 응력(hoop stresses)에 의해 발생하며, 이는 국부적인 하중 전달과 팽창력으로 인해 콘크리트 인장 저항력을 초과할 때 발생합니다(그림 3.6). 이 파괴 모드는 앵커 설치 시 최소 간격, 가장자리 거리, 부재 두께가 지켜지지 않거나 하중이 가장자리 근처나 앵커 간격이 좁은 위치에서 작용할 때 발생할 수 있습니다.

설치 중 분리 파괴를 방지하려면 관련 ETA에서 제시하는 다음 조건을 준수해야 합니다:

1. 최소 가장자리 거리
2. 앵커 간 최소 간격
3. 최소 기초 재료 두께

하중에 의한 분리 파괴 저항력을 높이기 위한 효과적인 전략은 다음과 같습니다:

1. 패스너 간 가장자리 거리와 간격 증가
2. 매입 깊이 감소
3. 분리 균열이 발생할 수 있음을 인정하고, 균열이 발생한 콘크리트를 가정한 설계를 다시 수행하며, 균열 폭을 제한할 수 있는 충분한 보강재를 기초 재료에 포함시키기

                 그림 3.6: 인장 하중 시 콘크리트 분리 파괴 모습

• 콘크리트 블로우아웃 파괴(Concrete blow-out failure)는 앵커의 하중 전달 영역에서 발생하는 높은 지압 응력(고압력)에 의해 발생합니다(그림 3.7). 이 높은 지압 응력은 하중 방향에 수직인 방향으로 파열력을 발생시키며, 부재 측면에서 콘크리트가 파괴되는 현상을 초래합니다. 이 파괴 모드는 가장자리 근처 조건이나, 보통 헤드 스터드(헤드가 있는 앵커)로 달성 가능한 깊은 매입 깊이 상황에서 결정적인 영향을 미칠 수 있으나, 일반적으로 후설치 앵커에서는 잘 발생하지 않습니다. 이 파괴를 방지하려면 가장자리 거리를 충분히 확보해야 합니다.

                 그림 3.6: 인장 하중 시 콘크리트 블로우아웃 파괴 모습

4. 전단 하중에서의 파괴 모드

후설치 앵커는 레버 암의 유무와 관계없이 전단 하중 아래에서 강재 또는 콘크리트 관련 파괴가 발생할 수 있습니다.





그림 4.1: 전단 하중에 의한 다양한 파괴 유형

• 강재 파괴(Steel failure)는 작용 하중에 의해 앵커의 가장 작은 단면에 발생한 인장 응력이 강재의 극한 저항력을 초과할 때 발생합니다(그림 4.2). 전단 하중이 레버 암을 통해 작용할 경우, 발생하는 굽힘 모멘트로 인해 추가적인 인장 응력이 발생하여 저항력이 감소합니다.

a) 레버 암이 없는 경우의 파괴




b) 레버 암이 있는 경우의 파괴


그림 4.2: 전단 하중에 의한 강재 파괴 유형

이 파괴 모드에 대한 저항력을 높이기 위해서는 다음 전략을 적용할 수 있습니다:

1. 더 저항력이 강한 강재 선택
2. 앵커 직경 증가
3. 앵커 개수 증가

• 콘크리트 프라이아웃 파괴(Concrete pry-out failure)는 주로 앵커의 매입 깊이가 제한적인 경우에 발생합니다. 이 파괴는 패스너의 회전과, 작용하는 전단력과 콘크리트 내 저항력의 합력 간 편심으로 인해 앵커 볼트에 발생하는 케이블 장력(catenary tension force) 때문에 발생하는 측면 변형에서 기인합니다(그림 4.3 참고). 프라이아웃 파괴는 콘 크리트 콘 파괴(cone break-out)와 풀아웃 파괴(pull-out failure)의 저항 값에 따라 달라지므로, 이들 파괴 모드에 대한 저항력을 증가시키면 프라이아웃 저항력도 함께 증가합니다.

그림 4.3: 전단 하중에 의한 콘크리트 프라이아웃 파괴 유형

• 콘크리트 가장자리 파괴(Concrete edge failure)는 전단 하중이 작용할 때 앵커가 하중 방향의 가장자리 근처에 위치할 경우 발생합니다. 이 파괴는 앵커 축에서 시작하여 콘크리트 가장자리 쪽으로 약 35° 각도로 방사형으로 퍼지는 원뿔형 균열면이 형성되는 것이 특징입니다(그림 4.4). 이 파괴 모드는 전단 하중 시 콘크리트 붕괴(concrete break-out)라고도 불립니다.

이 파괴에 대한 저항력을 높이기 위해서는 다음을 증가시켜야 합니다:

1. 첫 번째 행 앵커의 가장자리 거리
2. 앵커의 매입 깊이
3. 앵커 그룹 내 앵커 간 간격
4. 앵커 직경

그림 4.4: 전단 하중에 의한 콘크리트 가장자리 파괴유형

5.결론

후설치 앵커는 구조 및 비구조 요소를 콘크리트에 부착하는 데 중요한 부품입니다. 따라서 이들의 파괴는 심각한 안전 위험으로 이어질 수 있습니다. 파괴 모드를 올바르게 이해하고 대응하는 것은 구조적 안전성, 성능, 그리고 규정 준수를 위해 매우 중요합니다. 인장 및 전단 관련 파괴 모드에 대해 요구되는 저항력을 보장하는 품질 관리와 함께 규정에 부합하는 앵커 설계는 구조적 완전성을 확보하고 안전 사고를 방지하며, 비용이 많이 드는 수리 및 시간을 절약하는 데 도움이 됩니다.

후설치 앵커 설계를 시작하려면 다음 사이트를 방문하세요: https://profisengineering.hilti.com/.

6.참고문헌

[1] EN 1992-4:2018: Eurocode 2 - Design of concrete structures - Part 4: Design of fastenings for use in concrete, Brussels: CEN, 2018.
[2] S2C Handbook: Steel to concrete connections using Post-installed systems, Schaan: Hilti Corporation, 2024.
